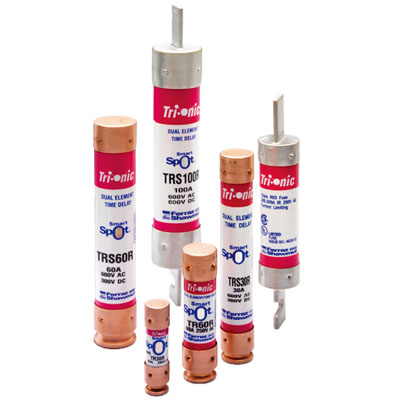

Ferraz法雷 TR&TRS系列 SMARTSPOT 等级RK5 TD

通用型美国标准熔断器
 TRI-ONIC ®
 TR与TRS (等级RK5 TD)

业界最受青睐的电动机电路保护熔断器
 现今，Tri-onic® SmartSpot®型熔断器提供了可视化的熔断
 指示器。在将先进的材料技术应用于现有产品后，TR与
 TRS限流型时间延迟熔断器可对电动机、变压器、引入线
 设备、馈线、支路等设备起到防护作用。Tri-onic产品经验
 证其时间延迟性能可安全地处理现今电动机与变压器中产
 生的无损害性起始电流与瞬时起峰电流。

特征/优点

• 固态SmartSpot指示器
 • 延时，用于发动机启动以及变压器突流情况，无损害产生
 • 对低峰值允通电流进行限流
 • 排拒型设计，防止在替换时发生错误(与推荐的熔断器座相使用时)
 • 标签易于辨认，有助于快速辨认与替换
 • 金属浮凸的日期与编目号码，便于追溯以及长久辨认
 • 玻璃纤维外壳保持了产品在苛刻的工业设定条件下的保持尺寸稳定性
 • 高等级二氧化硅填料，确保快速灭弧与高限流性
 • 铜制终端（刀片 式 ） 可 用于 冷却器 运作 ， 性能优越

额定值

TR
 AC: 1/10至600A 250VAC, 200kA I.R.
 DC: 1/10至2 8/10A 以及35 至 400A, 250VD, 20 A.I.R
 3 至 30A & 450 至 600A,
 160VDC, 20kA I.R.

 TRS
 AC: 1/10至600A, 600VAC, 200kA I.R.
 DC: 1/10至12A, 600VDC, 20kA I.R.
 70至600A, 600VDC, 100kA I.R.
 15至60A, 300VDC, 20kA I.R.

亮点

• 时间延迟
 • 限流性能
 • AC与DC额定值

 应用

• 电动机电路
 • 电力干线
 • 馈线
 • 支路
 • 变压器
 • 引入线设备
 • 普通防护

核准

• UL 认证目录——标准248-12
 • CSA 鉴证 ——标准C22.2 编号：248.12
 • DC 认证目录——UL标准198L

规格列表：

TR1/10R* TR3-1/2R* TR50R TRS1/10R* TRS3-1/2R* TRS50R
 TR15/100R* TR4R* TR60R TRS15/100R* TRS4R* TRS60R
 TR2/10R* TR4-1/2R* TR70R TRS2/10R* TRS4-1/2R* TRS70R
 TR3/10R* TR5R* TR75R* TRS3/10R* TRS5R* TRS75R*
 TR4/10R* TR5-6/10R* TR80R TRS4/10R* TRS5-6/10R* TRS80R
 TR1/2R* TR6R* TRS90R TRS1/2R* TRS6R* TRS90R
 TR6/10R* TR6-1/4R* TR100R TRS6/10R* TRS6-1/4R* TRS100R
 TR8/10R* TR7R* TR110R TRS8/10R* TRS7R* TRS110R
 TR1R* TR8R TR125R TRS1R* TRS8R TRS125R
 TR1-1/8R* TR9R TR150R TRS1-1/8R* TRS9R TRS150R
 TR1-1/4R* TR10R TR175R TRS1-1/4R* TRS10R TRS175R
 TR1-4/10R* TR12R TR200R TRS1-4/10R* TRS12R TRS200R
 TR1-6/10R* TR15R TR225R TRS1-6/10R* TRS15R TRS225R
 TR1-8/10R* TR17-1/2R TR250R TRS1-8/10R* TRS17-1/2R TRS250R
 TR2R* TR20R TR300R TRS2R* TRS20R TRS300R
 TR2-1/4R* TR25R TR350R TRS2-1/4R* TRS25R TRS350R
 TR2-1/2R* TR30R TR400R TRS2-1/2R* TRS30R TRS400R
 TR2-8/10R* TR35R TR450R TRS2-8/10R* TRS35R TRS450R
 TR3R* TR40R TR500R TRS3R* TRS40R TRS500R
 TR3-2/10R* TR45R TR600R TRS3-2/10R* TRS45R TRS600R
